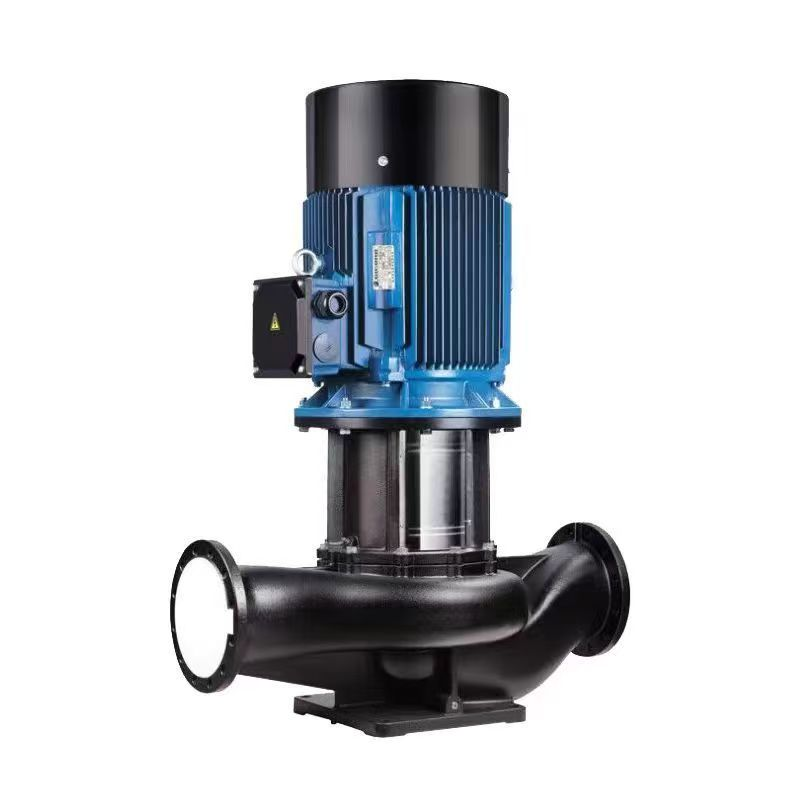

Bomba Centrífuga Vertical

Enviar inquérito

Introdução de Produto

Recurso de layout: Design compacto de instalação vertical

Modelo compacto com layout de instalação vertical, a bomba centrífuga vertical possui uma disposição vertical coaxial do corpo da bomba e do motor, o que reduz bastante o espaço físico e é a primeira escolha para instalação em espaços estreitos. Quando a bomba centrífuga vertical funciona, o fluido é sugado da parte inferior do corpo da bomba, pressurizado pelo impulsor vertical e descarregado para cima. O design do canal de fluxo está em conformidade com o princípio da gravidade, reduzindo a perda de impacto do fluido e melhorando a estabilidade da operação.

Projeto Estrutural e Desempenho Chave

A característica estrutural é a adoção de um conjunto de rolamentos de suspensão e um projeto de eixo curto, com pequeno tamanho axial. O corpo da bomba pode ser instalado diretamente na tubulação (como uma bomba de tubulação vertical) sem uma base grande. O sistema de vedação adota selo mecânico de cartucho, que dispensa a desmontagem da tubulação durante a manutenção, melhorando a comodidade.

Parâmetros de desempenho

Nome do parâmetro (símbolo)	Função principal	Faixa
Taxa de fluxo (Q)	Indica a capacidade horária de entrega de esgoto e determina a eficiência de descarga de esgoto	1-1000m³/h (tamanho pequeno-: 1-50m³/h; tamanho grande: 50-1000m³/h)
Cabeça (H)	Determina a altura de elevação do esgoto e a capacidade de transporte-de longa distância	5-100m (tamanho pequeno-: 5-30m; tamanho grande: 30-100m)
Potência (P)	Potência de acionamento do motor, afetando diretamente os limites superiores da taxa de fluxo e desempenho da cabeça	0,75-320kW
Calibre (DN)	Diâmetro da entrada e saída de água, que deve corresponder ao-tamanho da tubulação de esgoto no local	25-300 mm
Temperatura média	Adapta-se a esgotos de diferentes temperaturas para evitar danos ao equipamento	Tipo de temperatura normal (menor ou igual a 40 graus); Tipo de alta temperatura (menor ou igual a 100 graus)
Concentração Média	Refere-se ao conteúdo de partículas sólidas no esgoto, afetando o anti-entupimento e a resistência ao desgaste da bomba	Conteúdo Sólido Menor ou igual a 10%-30%

Nome do parâmetro (símbolo)	Função principal	Intervalo/Descrição Comum
Taxa de fluxo (Q)	Volume de fluido entregue por unidade de tempo, refletindo a capacidade de entrega da bomba	Vários L/min a milhares de m³/h; Unidades comuns: m³/h, L/min
Cabeça (H)	Energia obtida por unidade de peso de fluido, refletindo a capacidade da bomba de superar a resistência e elevar o fluido	Único-estágio Menor ou igual a 125m; Multi-estágio até milhares de metros (Unidade: m coluna de água)
Velocidade rotacional (n)	Velocidade de rotação do impulsor, combinada com o motor, afetando diretamente a vazão e a altura manométrica	Comum: 2900 r/min, 1450 r/min
Eficiência (η)	Relação entre potência efetiva e potência do eixo, refletindo a eficiência de conversão de energia	Tipo comum: 90%-98%; Maior eficiência sob condições de projeto
Cabeça de sucção positiva líquida (NPSH)	Margem mínima de pressão de sucção para evitar cavitação na bomba e proteger o impulsor	Unidade: m; A margem do dispositivo deve ser maior que a margem necessária
Adaptabilidade Média	Determina a seleção do material do corpo da bomba e dos componentes para garantir a durabilidade do equipamento	Incluindo temperatura, viscosidade, corrosividade, conteúdo sólido; Selecione os materiais conforme necessário

Cenários de aplicação para espaços estreitos

Cenários de aplicação típicos incluem abastecimento de água em poços de tubulações de-arranha-céus, circulação de água em pequenas caldeiras, transporte de fluidos em laboratórios e bombas para espaços estreitos em cabines de navios. A bomba centrífuga vertical é especialmente adequada para ambientes de instalação que exigem "ocupar espaço verticalmente sem ocupar espaço" e pode economizar mais de 60% do espaço de instalação em comparação com bombas horizontais.

Tag: bomba centrífuga vertical, fabricantes, fornecedores, fábrica de bombas centrífugas verticais na China, Bomba centrífuga resistente à corrosão, Bomba centrífuga elétrica, Bomba centrífuga horizontal, Bomba centrífuga de aço inoxidável, Bomba centrífuga de frequência variável, Bomba centrífuga vertical
